一、核心參數

• 型號：VBK41（靜音型）

• 內高：39mm

• 打開方式：內外徑可開（方便穿線與維護）

• 腔數：單腔

• 材質：增強工程塑料（黑色）

• 溫度范圍：-40℃ ～ +120℃

• 阻燃等級：UL94?V2

• 標準配置：含移動端 + 固定端接頭；不含分隔片（需另購）

二、規格尺寸（內寬 × 彎曲半徑）

三、主要特點

1. 超低噪音：小節距設計，高速運行時噪音極低，適合靜音車間。

2. 高速高加速：耐磨耐腐蝕，適配 ** 高速（可達 5m/s）與高加速（25m/s2）** 場景。

3. 易維護：內外側均可開啟，布線、檢修線纜無需拆鏈。

4. 長壽命：增強尼龍材質，抗老化、耐油、抗化學腐蝕。

5. 安全可靠：阻燃等級 UL94?V2，高溫環境不易燃。

四、型號命名規則

• VBK41：系列代號

• F□□：內寬（如 F75=75mm）

• R□□：彎曲半徑（如 R75=75mm）

• N□：分隔片數量（可選）

五、選型要點

1. 內高：≥線纜最大外徑 ×1.2（預留 10% 空間）。

2. 彎曲半徑：≥線纜最小彎曲半徑 ×1.1（避免過度彎折）。

3. 內寬：根據線纜數量與排布方式確定，預留 15% 余量。

4. 行程長度：L=S/2+πR+K（S = 行程，K = 安全余量）。

六、應用場景

• 數控機床、加工中心

• 自動化生產線、機械手

• 電子設備、檢測儀器

• 醫療設備、精密機械

• 高速運動線纜保護

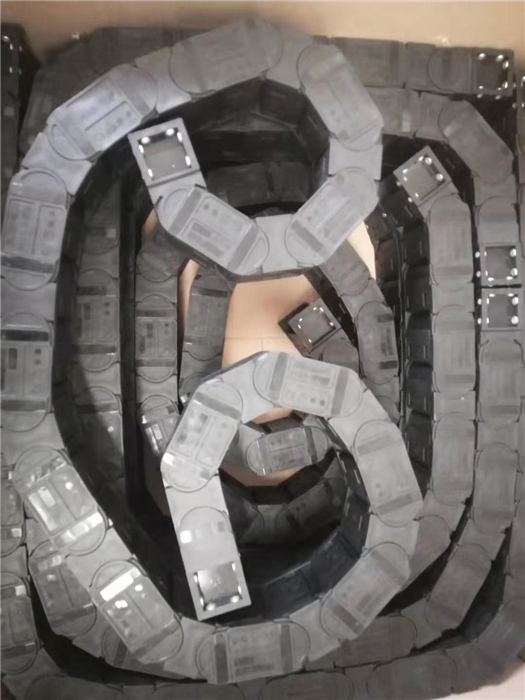

• 塑料拖鏈VBK41*80R100-N50
